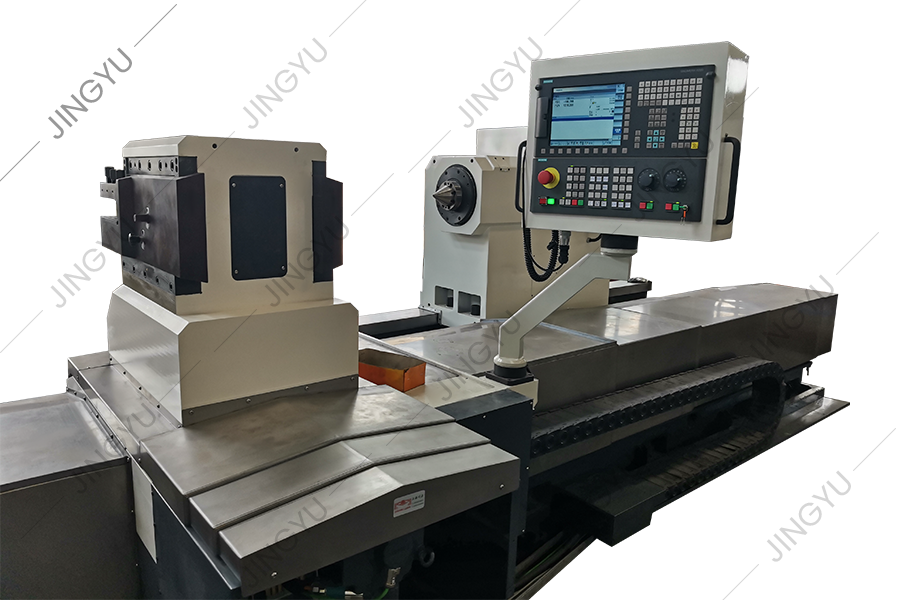

CK84100
●The CK84100 CNC roll lathe bed adopts the overall 4 1 guide rail structure, that is, the bed's horizontal arrangement of four rectangular rails to provide the movement and positioning of the saddle and tailstock, and set up an auxiliary rail on the vertical surface of the front side of the bed for the saddle auxiliary support, so as to ensure that the saddle, the tool holder has a better rigidity, and can bear a greater Torsi pemotongan.
Pagar panduan referensi dari tempat tidur mengadopsi pendinginan super-audio secara keseluruhan, dan permukaan yang cocok ditempelkan dengan sabuk lunak pedoman impor untuk memastikan pergerakan pakaian mikro dari setiap komponen pakan, dan mempertahankan presisi tinggi dan stabilitas tinggi untuk waktu yang lama. Perbedaan tinggi tertentu dirancang antara rel pelana dan rel ekor untuk memastikan bahwa keripik dan pendingin tidak menyerang rel sadel.
● Pemegang alat pelana mengadopsi skema pemegang alat integral tipe AO. Pemegang alat dapat meningkatkan kekakuan pemegang alat dan mengurangi getaran selama putaran alat mesin. Dan dengan menyesuaikan posisi pelat alat untuk beradaptasi dengan pemrosesan gulungan lulus groove yang dalam. Kurangi kurangnya kekakuan yang disebabkan oleh perpanjangan pegangan pahat, sehingga pahat menangani resonansi, mempengaruhi kinerja pemotongan.
Perusahaan kami juga dapat memilih untuk mengkonfigurasi pemegang alat CNC sesuai dengan persyaratan pelanggan (disarankan agar pengguna baja sudut memilih).
CK84125
● Headstock mesin bubut mengadopsi struktur kotak dinding ganda yang diperkuat; Poros utama mengadopsi bentuk dukungan dua poin, konfigurasi bantalan yang wajar, dan desain rentang, poros utama memiliki kekakuan dan kapasitas bantalan yang tinggi. Sistem transmisi yang dioptimalkan semuanya didorong oleh gigi presisi 6-level dengan pendinginan dan penggilingan frekuensi tinggi sehingga headstock memiliki karakteristik kebisingan rendah, akurasi transmisi tinggi, dan torsi output besar.
Transmisi poros utama mengadopsi shift roda gigi shift 2 shift Automatic Hydraulic & DC Regulasi Motor Drive Stepless Speed Regulation sehingga spindel mesin memiliki berbagai macam 1-200rpm, karakteristik dinamis tinggi dari rentang regulasi kecepatan.
Bagian belakang headstock dirancang dengan stasiun tombol, yang dapat mengontrol pengoperasian spindel, seperti rotasi positif dan negatif dan berhenti darurat.
● Tailstock mengadopsi rencana struktural spindle rotating independen & penyesuaian teleskopik aksial dari lengan tailstock. Lubang lancip spindel tailstock adalah 100-1: 5. Tubuh Tailstock mengadopsi struktur integral, yang menghilangkan kelemahan dari akurasi yang tidak stabil, kapasitas penahan beban yang buruk, dan keandalan yang buruk yang disebabkan oleh struktur split atas dan bawah tradisional.
Tailstock dari alat mesin dilengkapi dengan sensor tekanan kinerja tinggi, yang digunakan untuk pengaturan, pengukuran, dan umpan balik gaya penjepit tailstock ketika mesin bubut menjepit benda kerja. Dengan mengatur dan menyesuaikan pengontrol penginderaan tekanan operasi, gaya pengetatan ujung tailstock pada benda kerja dapat dikontrol dan ditampilkan secara otomatis. Longgar dan penjepit lengan tailstock secara otomatis diwujudkan melalui sistem kontrol hidrolik.
Mekanisme kompensasi deformasi termal benda kerja dirancang di lengan tailstock. Perubahan panjang aksial benda kerja selama pengoperasian alat mesin diserap dan dikompensasi oleh pegas cakram di lengan.
